乐发lv

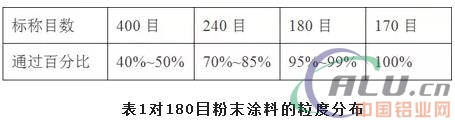

粉末的颗粒度超过90μm时，在静电喷涂时，颗粒所带的电荷与质量之比很小，大颗粒粉末的重力很快超过空气动力和静电力，因此，大颗粒粉末具有较大的动能，不容易吸附到工件上去。



粉末涂料的电阻率和介电常数



对于粉末静电喷涂工艺，重点要考虑的是粉末涂料颗粒接受电荷，保持电荷和电荷分布情况，这直接影响到粉末对工件的吸附力和沉积效率，此外，重要的是，未经固化的粉末涂层必须经得起传送机构的机械震动而不掉粉。实际上，影响粉末颗粒接受电荷和保持电荷的主要因素是粉末涂料的介电常数，粉末的介电常数越低，颗粒带电越容易，但丧失电荷也越容易，这反映粉末在工件上的吸咐力不牢，略受振动就掉粉，对于静电喷涂的粉末涂料，应尽可能的用高介电常数的，它将使粉末吸附力大大提高。涂膜更均匀。但是介电常数高的粉末涂料，带电较困难，这就需要在静电喷粉枪的结构上加以改进，采用多电极的强制带电的结构。



粉末涂料是由高分子化合物组成的(如：环氧粉末、聚酯粉末等)，它们对工件的吸附力主要有二个：库仑力(静电力)和Van de Waals力(分子间作用力)。高分子化合物均有较高的电阻率，因此库仑力(静电力)是大而可靠的。粉末本身的电阻率，将决定粉末在一定的静电电场强度下的带电状态;如：当粉末的电阻率在1013欧姆时，静电电压只要30-50kV，就能使粉末良好的带电;而粉末的电阻率在108——109欧姆时，则要施加100——120kV的静电电压才能得到上述的带电效果。粉末的电阻率与静电电压的关系。能否自动限制粉末沉积层的厚度，这与粉末本身的电阻率关系很大，实验证实，只有高电阻率的粉末才能得到合适的涂膜。



粉末涂料的含水量



粉末涂料本身的吸湿性(含水量)直接影响粉末的自身电阻介电常数。如果粉末严重吸湿则将结团。这是无法进行静电喷涂的。一般的吸湿，除了影响其带电性能外，还将降低粉末的流动性和成膜性，从而使涂膜不平滑甚至难以在工件上吸附并且得到涂膜会产生气泡和针孔。



粉末涂料的吸湿除保存贮存时不注意引起外，还与喷涂时压缩空气净化程度有关。因为压缩空气中易产生冷凝水，在空气净化系统中一定要有过滤吸湿装置，使通向供粉器的空气中含水量降低到最小的程度。



另外，粉末喷涂现场的空气相对湿度也是要加以重视的。资料报导，相对湿度每变化30%，就相当于粉末的电阻率变化2个数量级。



粉末涂料的稳定性



粉末涂料的稳定性是指粉末在贮存或使用中是否会发生粉末结块，流平特性变差，带电效果变差，涂膜的桔纹明显，光泽减弱，针孔气泡的发生等。



在试制粉末涂料时，一定要注意其存放的稳定性，只有具有一定稳定性的粉末涂料，才能让用户使用。国外在粉末涂料中常常加入一些助剂，来增强粉末涂料的稳定性，因此这类粉末涂料在一般的潮湿空气中或温度高达70——75℃也不会产生结块。



粉末涂料的稳定性是用粉末涂料在一定的温度下，处理一定时间后测定其流平性变化情况来确定的。因为粉末涂料的稳定性说明了粉末涂料在存放条件下分子发生交联反应的程度;粉末的交联反应发生越激烈，粉末的分子量变大，就反映在粉末在固化温度下的粘度增高，而流平特性变差。



结论



试验证实，作为粉末静电喷涂工艺两大组成部分之一的粉末涂料的性质是不容忽视的;在研制、探讨静电喷涂设备的同时，也应对粉末涂料的技术要求加以重视。这样两方面的共同研究，才能达到取得高质量粉末涂膜的目的。



在经过多次试验、分析、比较的基础上，得出，粉末涂料要达到静电喷涂工艺的要求，应注意几个技术参数：粉末的粒径分布、粉末的电阻率和介电常数、粉末的吸湿性和稳定性等。这几个参数直接影响到粉末的带电效率和吸附力，以及涂膜质量。如果设计的静电粉末喷枪具有良好的带电机构和扩散机构。而不重视粉末涂料的品质，是得不到高质量的粉末涂膜的。
